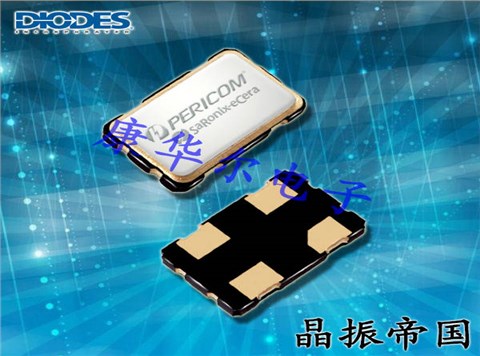

百利通亞陶晶振,有源晶振,KD晶振,KD3270037晶振,注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。
32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型石英晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊盤的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
Diodes 的產品除了石英晶體,有源晶振,壓控振蕩器,溫補晶振之后還包括二極管、整流器、晶體管、MOSFET、保護裝置、特定功能數組、單閘極邏輯、放大器與比較器、霍爾效應與溫度傳感器、電源管理裝置 (包括 LED 驅動器)、AC-DC 轉換器與控制器、DC-DC 開關與線性穩壓器，以及電壓參考與特殊功能裝置 (例如 USB 電源開關、負載開關、電壓監控器及馬達控制器)。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
32.768KHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.71~1.89V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃to +85℃ |
請聯系我們查看更多資料http://m.mtrpxt.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
百利通亞陶臺產進口OCS晶振型號列表:
| Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| SaRonix-eCera™ KD | 32.768kHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| SaRonix-eCera™ KD | 32.768kHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| SaRonix-eCera™ KD | 32.768kHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| SaRonix-eCera™ KX | 32.768kHz | ±25ppm | 0°C ~ 70°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ KX | 32.768kHz | ±20ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ KX | 32.768kHz | ±20ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ KX | 32.768kHz | ±20ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ ASSP VCXO | 125MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
| SaRonix-eCera™ ASSP VCXO | 125MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
| SaRonix-eCera™ ASSP VCXO | 125MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
百利通亞陶臺產進口OCS晶振編碼列表:
KD3270037
Diodes Incorporated
SaRonix-eCera™ KD
32.768kHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.053" (1.35mm)
KD3270037
Diodes Incorporated
SaRonix-eCera™ KD
32.768kHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.053" (1.35mm)
KD3270037
Diodes Incorporated
SaRonix-eCera™ KD
32.768kHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.053" (1.35mm)
KX2513G0032.768000
Diodes Incorporated
SaRonix-eCera™ KX
32.768kHz
±25ppm
0°C ~ 70°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
KX3211A0032.768000
Diodes Incorporated
SaRonix-eCera™ KX
32.768kHz
±20ppm
-20°C ~ 70°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
KX3211A0032.768000
Diodes Incorporated
SaRonix-eCera™ KX
32.768kHz
±20ppm
-20°C ~ 70°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
KX3211A0032.768000
Diodes Incorporated
SaRonix-eCera™ KX
32.768kHz
±20ppm
-20°C ~ 70°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
YNETHE125
Diodes Incorporated
SaRonix-eCera™ ASSP VCXO
125MHz
±50ppm
-40°C ~ 85°C
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
YNETHE125
Diodes Incorporated
SaRonix-eCera™ ASSP VCXO
125MHz
±50ppm
-40°C ~ 85°C
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
YNETHE125
Diodes Incorporated
SaRonix-eCera™ ASSP VCXO
125MHz
±50ppm
-40°C ~ 85°C
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
貼片型石英晶體振蕩產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 百利通亞陶晶振,有源晶振,KD晶振,KD3270037晶振
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害四腳貼片晶振產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些5032石英晶體振蕩器產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
