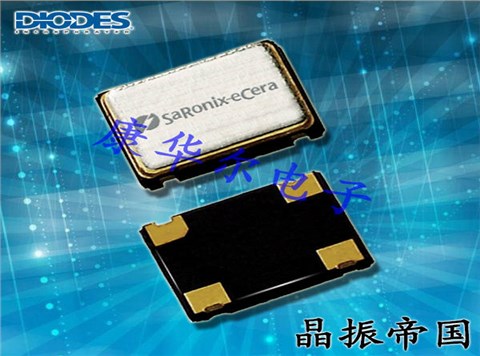

百利通亞陶晶振,有源晶振,FN晶振,FN2500149晶振,晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。
小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封進口晶振,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
Diodes產品有源晶振聚焦于高成長終端用戶設備市場，例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機、AC-DC 與 DC-DC 轉換器、無線 802.11 LAN 存取點、無刷直流馬達風扇、序列連接及汽車應用。Double Data Rate (DDR) 同步動態隨機存取內存是用于計算機的內存等級。 Diodes 可為高可用性通訊與網絡設備（包括服務器、RAID 儲存裝置、工作站與刪除重復數據設備）以及醫療裝置與其他嵌入式系統的 DDR3、DDR2 和 DDR1 SRAM 提供頻率及切換組件。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
1~60MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.08~1.32V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃to +85℃ |
請聯系我們查看更多資料http://m.mtrpxt.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
百利通亞陶臺產進口OCS晶振型號列表:
| Series型號 | Frequency 頻率 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
| SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
| SaRonix-eCera™ FN | 25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.061" (1.55mm) |
| SaRonix-eCera™ ASSP XO™ | 155.52MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SaRonix-eCera™ ASSP XO™ | 155.52MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SaRonix-eCera™ ASSP XO™ | 155.52MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SaRonix-eCera™ HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
百利通亞陶臺產進口OCS晶振編碼列表:
FN2500149
Diodes Incorporated
SaRonix-eCera™ FN
25MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
FN2500149
Diodes Incorporated
SaRonix-eCera™ FN
25MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
FN2500149
Diodes Incorporated
SaRonix-eCera™ FN
25MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.061" (1.55mm)
SXGPON155
Diodes Incorporated
SaRonix-eCera™ ASSP XO™
155.52MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.071" (1.80mm)
SXGPON155
Diodes Incorporated
SaRonix-eCera™ ASSP XO™
155.52MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.071" (1.80mm)
SXGPON155
Diodes Incorporated
SaRonix-eCera™ ASSP XO™
155.52MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.071" (1.80mm)
HX2513F0026.000000
Diodes Incorporated
SaRonix-eCera™ HX
26MHz
±50ppm
-40°C ~ 105°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
HX2513F0026.000000
Diodes Incorporated
SaRonix-eCera™ HX
26MHz
±50ppm
-40°C ~ 105°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
HX2513F0026.000000
Diodes Incorporated
SaRonix-eCera™ HX
26MHz
±50ppm
-40°C ~ 105°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的.但是為了7050貼片振蕩器的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。百利通亞陶晶振,有源晶振,FN晶振,FN2500149晶振
機械振動的影響:當7050mm貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
晶振產品使用每種產品時,請在規格說明小體積OSC振蕩器產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
