全球首家上百萬進口晶振代理商

深圳市康華爾電子有限公司

國際進口晶振品牌首選康華爾

首頁 Microchip晶振

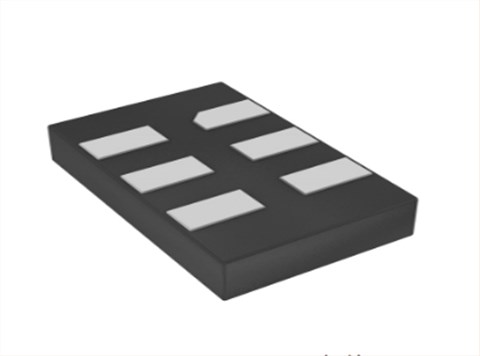

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZMicrochip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ

產品簡介

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ，尺寸5.0x3.2mm，頻率100MHz，5032mm有源晶振，有源貼片晶振，六腳有源晶振，時鐘晶體振蕩器，OSC貼片晶振，高性能有源晶振，高質量有源晶振，低電壓有源晶振，低相位有源晶振，低相噪有源晶振，低抖動有源晶振，低耗能有源晶振，測試設備有源晶振，光纖通道有源晶振，視頻監控有源晶振，網絡應用有源晶振，無源光網絡有源晶振，衛星通信有源晶振，具有高性能低相位的特點。

DSC1104和DSC1124系列的高性能有源晶體振蕩器采用經驗證的硅MEMS技術提供卓越的抖動和穩定性廣泛的電源電壓和溫度范圍。通過消除了對石英或SAW技術的需要，MEMS振蕩器顯著提高了可靠性和加快產品開發，同時滿足各種嚴格的時鐘性能標準通信、存儲和網絡應用程序。Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ.

產品詳情

1

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ，尺寸5.0x3.2mm，頻率100MHz，5032mm有源晶振，有源貼片晶振，六腳有源晶振，時鐘晶體振蕩器，OSC貼片晶振，高性能有源晶振，高質量有源晶振，低電壓有源晶振，低相位有源晶振，低相噪有源晶振，低抖動有源晶振，低耗能有源晶振，測試設備有源晶振，光纖通道有源晶振，視頻監控有源晶振，網絡應用有源晶振，無源光網絡有源晶振，衛星通信有源晶振，具有高性能低相位的特點。

DSC1104和DSC1124系列的高性能有源晶體振蕩器采用經驗證的硅MEMS技術提供卓越的抖動和穩定性廣泛的電源電壓和溫度范圍。通過消除了對石英或SAW技術的需要，MEMS振蕩器顯著提高了可靠性和加快產品開發，同時滿足各種嚴格的時鐘性能標準通信、存儲和網絡應用程序。Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ.2

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ 參數表

Parameters Sym. Min. Typ. Max. Units Conditions
Supply Voltage(Note 1) VDD 2.25 3.6 V
Supply Current IDD — — 0.095 mA DSC1104, EN pin low,
Output is disabled
— 20 22 DSC1124, EN pin low,
Output is disabled
Frequency Stability Δf ±10 ppm Includes frequency variation
±20 due to initial tolerance,
±25 temp., and power supply
±50 voltage
Aging ΔfY1 ±5 ppm One yearat +25°C
Start-up Time (Note 2) tSU 5 ms T = +25°C
Input Logic Levels VIH 0.75 x VDD V Input logic high
VIL 0.25 x VDD Input logic low
Output Disable Time (Note 3) tDA 5 ns
Output Enable Time tEN 5 ms DSC1104
20 ns DSC1124
Enable Pull-Up Resistor RPU — 40 — kΩ Pull-up resistor exists
(Note 4)
HCSL Outputs
Supply Current IDD 40 42 mA Output Enabled, RL= 50Ω
Output Logic Levels VOH 0.725 V Output logic high, RL= 50Ω
VOL 0.1 Output logic low
Peak-to-Peak Output Swing 750 mV Single-Ended
Output Transition Time tr 200 — 400 ps Rise time, 20% to 80%,RL=
(Note 3) 50Ω, CL= 2 pF
t f 200 — — Fall time, 20% to 80%,RL=
50Ω, CL= 2 pF
Frequency f0 2.3 460 MHz
Output Duty Cycle SYM 48 52 % Differential
3

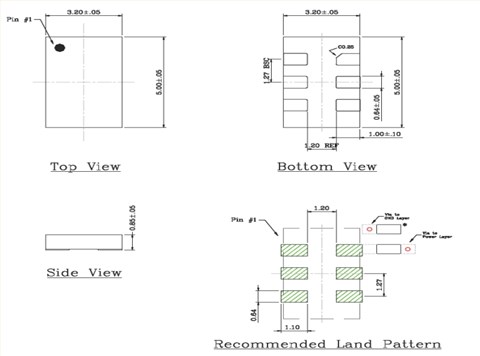

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ尺寸圖

DSC1124 5032

Microchip高頻晶振,DSC1124BI1-100.0000,MEMS振蕩器,5032mm,100MHZ

有源晶振產品特點：

低RMS相位抖動：＜1ps（典型值）

高穩定性：±10ppm、±20ppm、±25ppm，±50 ppm

溫度范圍廣

工業：-40°C至+85°C

外部商業：-20°C至+70°C

外部工業：-40°C至+105°C

高電源噪聲抑制：-50 dBc

寬頻率范圍：2.3MHz至460MHz

小型行業標準足跡：

2.5毫米x 2.0毫米、3.2毫米x 2.5毫米，

5.0毫米x 3.2毫米和7.0毫米x 5.0毫米

卓越的沖擊和振動抗擾性

-符合MIL-STD-883

高可靠性

MTF比石英振蕩器好20倍

低電流消耗

供電范圍為2.25V至3.6V

待機和輸出啟用功能

無鉛且符合RoHS

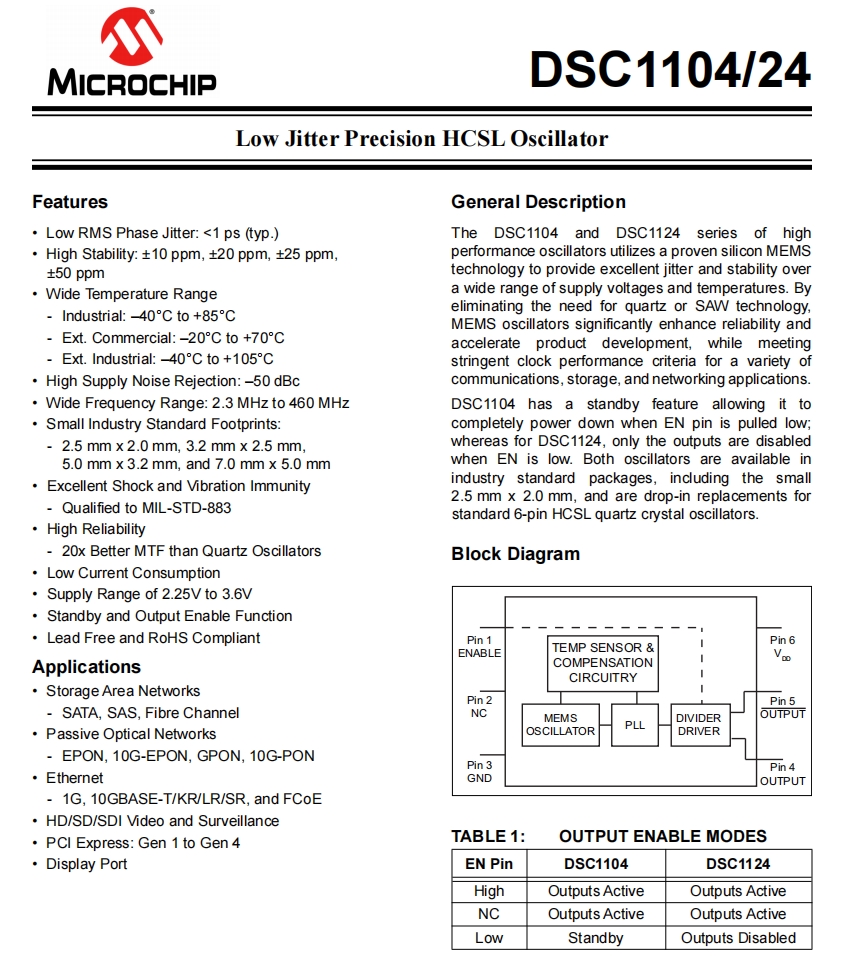

DSC1124 1

Manufacturer Part Number原廠代碼 歐美晶振品牌 Series型號 Type 類型 Frequency 頻率 Voltage - Supply電壓
DSC1121CI2-025.0000 Microchip振蕩器 DSC1121 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1121BI2-025.0007 Microchip振蕩器 DSC1121 MEMS (Silicon) 25.0007MHz 2.25 V ~ 3.6 V
DSC1121AE2-025.0000 Microchip振蕩器 DSC1121 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1101CI1-025.0000 Microchip振蕩器 DSC1101 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1001CC1-008.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 8MHz 1.8 V ~ 3.3 V
DSC1101DL1-027.0000 Microchip振蕩器 DSC1101 MEMS (Silicon) 27MHz 2.25 V ~ 3.6 V
DSC1001CE1-066.6666 Microchip振蕩器 DSC1001 MEMS (Silicon) 66.6666MHz 1.8 V ~ 3.3 V
DSC1001CE1-019.2000 Microchip振蕩器 DSC1001 MEMS (Silicon) 19.2MHz 1.8 V ~ 3.3 V
DSC1033CE2-022.5792 Microchip振蕩器 DSC1033 MEMS (Silicon) 22.5792MHz 3.3V
DSC1001DI1-004.9152 Microchip振蕩器 DSC1001 MEMS (Silicon) 4.9152MHz 1.8 V ~ 3.3 V
DSC1033AE1-024.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1001AC1-027.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1033CE2-074.2500 Microchip振蕩器 DSC1033 MEMS (Silicon) 74.25MHz 3.3V
DSC1033BE1-050.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 50MHz 3.3V
DSC1001AC1-008.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 8MHz 1.7 V ~ 3.6 V
DSC1033DI1-048.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 48MHz 3.3V
DSC1001DI1-012.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V
DSC1001DI1-048.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 48MHz 1.8 V ~ 3.3 V
DSC1033DI1-064.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 64MHz 3.3V
DSC1033DI1-025.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 25MHz 3.3V
DSC1033CI1-008.1920 Microchip振蕩器 DSC1033 MEMS (Silicon) 8.192MHz 3.3V
DSC1033DI1-050.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 50MHz 3.3V
DSC1033DI1-024.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1033DI1-016.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 16MHz 3.3V
DSC1001DI1-020.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V
DSC1001CI1-025.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1033BI2-027.1200 Microchip振蕩器 DSC1033 MEMS (Silicon) 27.12MHz 3.3V
DSC1001DI1-032.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 32MHz 1.8 V ~ 3.3 V
DSC1033DI1-029.4912 Microchip振蕩器 DSC1033 MEMS (Silicon) 29.4912MHz 3.3V
DSC1001AE1-027.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1001AE1-014.3182 Microchip振蕩器 DSC1001 MEMS (Silicon) 14.3182MHz 1.8 V ~ 3.3 V
DSC1001AE1-024.5761 Microchip振蕩器 DSC1001 MEMS (Silicon) 24.5761MHz 1.8 V ~ 3.3 V
DSC1001AE1-054.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 54MHz 1.8 V ~ 3.3 V
DSC1001AE1-003.6864 Microchip振蕩器 DSC1001 MEMS (Silicon) 3.6864MHz 1.8 V ~ 3.3 V
DSC1001BE2-010.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 10MHz 1.8 V ~ 3.3 V
DSC1001AE1-055.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 55MHz 1.8 V ~ 3.3 V
DSC1033CI1-001.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 1MHz 3.3V
DSC1004AI2-001.0000 Microchip振蕩器 DSC1004 MEMS (Silicon) 1MHz 1.8 V ~ 3.3 V
DSC1001CI1-003.6864 Microchip振蕩器 DSC1001 MEMS (Silicon) 3.6864MHz 1.7 V ~ 3.6 V
DSC1001DI1-038.4000 Microchip振蕩器 DSC1001 MEMS (Silicon) 38.4MHz 1.7 V ~ 3.6 V
DSC1001AI2-064.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 64MHz 1.8 V ~ 3.3 V
DSC1001BI1-048.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 48MHz 1.8 V ~ 3.3 V
DSC1001CI2-001.9521 Microchip振蕩器 DSC1001 MEMS (Silicon) 1.9521MHz 1.8 V ~ 3.3 V
DSC1001CI2-010.4857 Microchip振蕩器 DSC1001 MEMS (Silicon) 10.4857MHz 1.8 V ~ 3.3 V
DSC1001CI2-008.1920 Microchip振蕩器 DSC1001 MEMS (Silicon) 8.192MHz 1.8 V ~ 3.3 V
DSC1001AI1-033.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 33MHz 1.8 V ~ 3.3 V
DSC1001BI1-010.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 10MHz 1.8 V ~ 3.3 V
DSC1001BI1-020.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V
DSC1001BI1-024.5760 Microchip振蕩器 DSC1001 MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V
DSC1001BI1-027.0000 Microchip晶振 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1001BI2-014.3181 Microchip振蕩器 DSC1001 MEMS (Silicon) 14.3181MHz 1.8 V ~ 3.3 V
DSC1001BI2-014.7456 Microchip振蕩器 DSC1001 MEMS (Silicon) 14.7456MHz 1.8 V ~ 3.3 V
DSC1001BI2-016.3840 Microchip振蕩器 DSC1001 MEMS (Silicon) 16.384MHz 1.8 V ~ 3.3 V
DSC1001BI2-040.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 40MHz 1.8 V ~ 3.3 V
DSC1001AI2-001.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 1MHz 1.8 V ~ 3.3 V
DSC1001BI1-024.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V
DSC1001BI1-025.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001BI2-012.5000 Microchip振蕩器 DSC1001 MEMS (Silicon) 12.5MHz 1.8 V ~ 3.3 V
DSC1001BI1-040.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 40MHz 1.8 V ~ 3.3 V
DSC1001BI1-050.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 50MHz 1.8 V ~ 3.3 V
DSC1001BI2-024.5760 Microchip振蕩器 DSC1001 MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V
DSC1003DI2-100.0000 Microchip振蕩器 DSC1003 MEMS (Silicon) 100MHz 1.8 V ~ 3.3 V
DSC1033BI1-025.0000 Microchip振蕩器 DSC1033 MEMS (Silicon) 25MHz 3.3V
DSC1001BI2-005.5296 Microchip振蕩器 DSC1001 MEMS (Silicon) 5.5296MHz 1.8 V ~ 3.3 V
DSC1001CI2-049.1520 Microchip振蕩器 DSC1001 MEMS (Silicon) 49.152MHz 1.7 V ~ 3.6 V
DSC1001BI2-025.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001CI2-025.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001CE2-012.0000 Microchip振蕩器 DSC1001 MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V
DSC1001DI2-045.1584 Microchip振蕩器 DSC1001 MEMS (Silicon) 45.1584MHz 1.8 V ~ 3.3 V
DSC1001DI2-049.1520 Microchip振蕩器 DSC1001 MEMS (Silicon) 49.152MHz 1.8 V ~ 3.3 V

5
