全球首家上百萬進口晶振代理商

深圳市康華爾電子有限公司

國際進口晶振品牌首選康華爾

首頁 百利通亞陶晶振

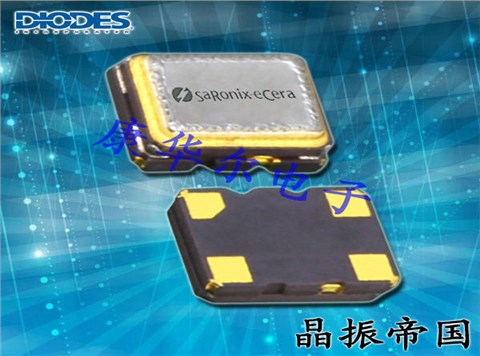

百利通亞陶晶振,溫補晶振,JT晶振,JT15260001晶振

百利通亞陶晶振,溫補晶振,JT晶振,JT15260001晶振百利通亞陶晶振,溫補晶振,JT晶振,JT15260001晶振

產品簡介

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較品質的數碼通訊產品領域,全球導航定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.

產品詳情

百利通亞陶晶振,溫補晶振,JT晶振,JT2553P0016.369000晶振,石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上較薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因有源晶振產品性能穩定,精度高等優勢,被廣泛應用到一些比較有品質的數碼通訊產品領域,全球導航定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

Diodes 公司為領先業界的高質量應用特定標準2520晶振產品全球制造商與供貨商，產品涵蓋廣泛領域，包括獨立、邏輯、模擬及混合訊號半導體市場。Diodes 服務的市場包括消費性電子、計算機、通訊、工業及汽車市場。Diodes公司生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。Diodes 公司目前擁有 C-TPAT 認證。上述質量獎反映 Diodes 公司優異的品管技術，并進一步提升我們在重視質量與一致性的 OEM 業者心目中最佳廠商的地位。

項目

符號

規格說明

條件

輸出頻率范圍

f0

10~52MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8~3.3V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-55℃to +125℃

裸存

工作溫度

T_use

G: -40℃to +85℃

請聯系我們查看更多資料http://m.mtrpxt.cn

H: -40℃to +105℃

J: -40℃to +125℃

頻率穩定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC極, L_CMOS≦15 pF

輸出電壓

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

輸出負載條件

L_CMOS

15 pF Max.

輸入電壓

VIH

80% VCCMax.

ST終端

VIL

20 % VCCMax.

上升/下降時間

tr / tf

4 ns Max.

20 % VCCto 80 % VCC極, L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6/ year Max.

+25℃,初年度,第一年

百利通亞陶臺產進口OCS晶振型號列表:

Series型號 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature 工作溫度 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
百利通亞陶臺產進口OCS晶振編碼列表:

JT2553P0016.369000 Diodes Incorporated SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
JT2553P0016.369000 Diodes Incorporated SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
JT2553P0016.369000 Diodes Incorporated SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)

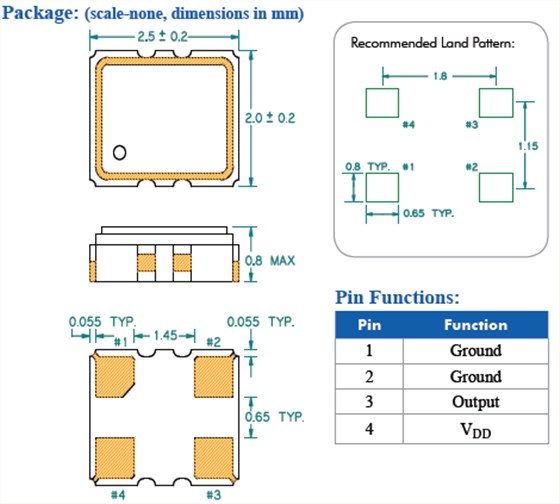

JT255 2520 TCXO

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于貼片型石英晶體振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。百利通亞陶晶振,溫補晶振,JT晶振,JT2553P0016.369000晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存時,會高精度晶振影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

機械振動的影響:當四腳金屬面振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
